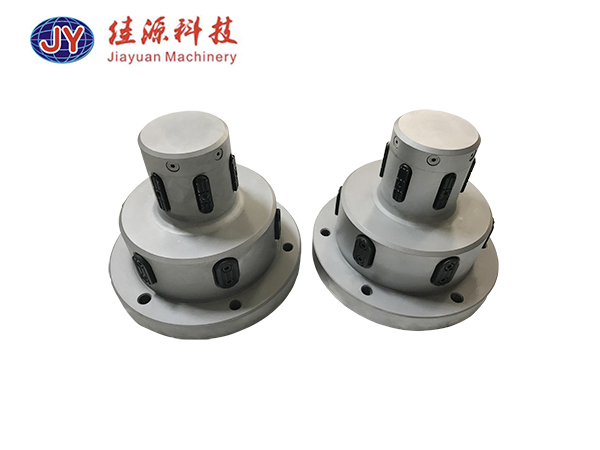

气胀夹头通入压缩空气，内部橡胶气囊膨胀，推动外部瓦片（胀块）径向向外撑开，从内部撑紧纸管 / 料筒；排气后瓦片回缩，料筒直接拔出，换料几秒完成。
下面再来看一看气胀夹头有哪些选型要点？
1. 纸管（料筒）参数
（1. **纸管内径**：主要 φ76（3 寸）、φ152（6 寸），还有 φ200（8 寸）、φ300（12 寸）；注意区分**公称内径**和纸管实际内径公差，纸管偏差大会出现夹不紧或塞不进去。
（2. **纸管长度**：两个气胀夹头是成对使用，要核算**两支夹头中心距**，匹配料卷宽度。
（3. **纸管材质**：纸管、塑料芯、铝芯；纸管偏软优选鼓皮式，避免压溃纸管；硬管可选瓦片式。
2. 负载与扭矩
（1. **较大料卷重量**：单套一对夹头的额定承载，要预留安全系数（一般 1.2~1.5 倍），重载要选加厚本体、加大轴承型号。
（2. **工作扭矩**：由料卷较大张力 + 卷径计算，张力越大、卷径越大，需要夹持扭矩越高，防止**打滑**。
扭矩公式参考：扭矩 T = 张力 F × 较大卷半径 R
（3. **较高工作转速**：高速机（分切、涂布）必须确认夹头允许较高转速，高速款动平衡更好，减少抖动。
3. 结构类型选择
- **瓦片式气胀夹头**：承载大、扭矩大，耐磨；适合厚纸管、大卷重、高速；缺点局部压强高，薄壁纸管容易压变形。
- **鼓皮（气囊）式**：接触面积大，压强均匀，不伤纸管；适合薄膜、轻载、薄壁纸管；承载偏低，橡胶鼓皮易磨损。
- **变径组合式**：一套夹头可换胀块，兼容两种内径（3/6 寸两用）；多规格产品换型方便，成本高一点，同心度略低于一体式。
- **一体式**：固定单内径，刚性好、同心度高，适合长期固定单一规格卷材。
4. 安装连接形式
（1. **法兰连接**：夹头带法兰盘，锁在设备墙板 / 回转盘，拆装方便。
（2. **轴头连接（锥柄 / 键槽）**：安装在转动主轴上，多用于复卷机主轴端。
确认安装定位尺寸：法兰外径、螺栓孔位、定位止口直径。
5. 气源与旋转接头
（1. **工作气压**：常规 0.4~0.6MPa；张力大、重载可提高气压，注意不要超额定压力，防止气囊爆裂。
（2. **旋转气接头**：夹头旋转状态下持续供气，高速工况必须选对应的高速旋转接头；低速可选普通旋转接头。
（3. 供气方式：自动充气（电磁阀）/ 手动充气嘴。
6. 使用工况环境
- 粉尘环境（无纺布、纸张）：要求防尘轴承、防尘密封，防止粉尘卡滞胀块。
- 潮湿 / 腐蚀（水性涂布）：本体做硬氧化、不锈钢配件。
- 高温工况：橡胶气囊要选用耐高温材质。
7. 精度要求
- **同心度**：高速薄膜、精密分切要求高同心度，减少卷材跳动、张力波动；普通纸张可放宽。
- **重复定位精度**：频繁换卷的自动化产线重点关注。
8. 配套与易损件
- 确认备件：气囊、O 型圈、胀片、旋转接头是否方便采购。
- 轴向限位：料卷是否需要端面挡圈，防止纸管轴向窜动。
9. 安全与空间
- **轴向空间**：设备两侧要预留装料、卸料空间，无轴上料吊装空间。
- 安全：带自锁结构，防止意外泄压料卷掉落。
