气胀套夹的类型分类及简单介绍

文章出处:常见问题 责任编辑:东莞市佳源机械科技有限公司 发表时间:2020-09-22


气胀套夹的类型可分为板片式气胀套夹和键条式气涨套夹等。

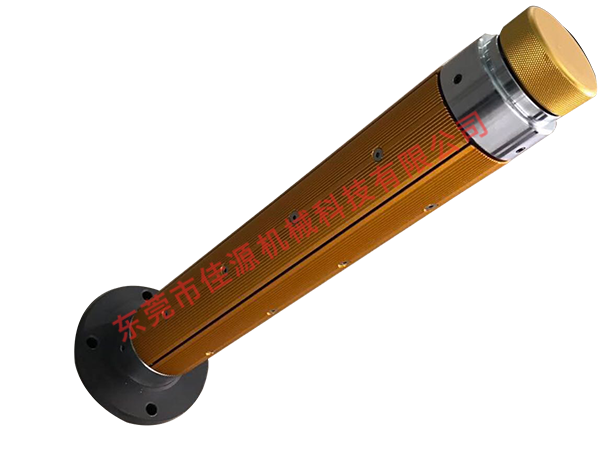

一. 板片式气胀套夹

1、名称:又叫板片气胀套夹、板条气胀轴、六片式气胀轴、瓦片气胀轴等。但工作原理同样,用户在订制气胀轴时须指明气胀轴的类型,外形尺寸。标出轴上重要尺寸的公差等级及订货数量,如有珠殊的要求,另行注明。

2、特点:采用铝合金瓦片,胀缩灵活,配置优质橡胶内胆与快速充气排气气嘴,密封效果好,使用寿命长,可拆开轴头,维修方便,充气后,膨胀部份是板片,通常胀起高度可达4MM至5MM(如膨胀前3寸直径为74MM-75MM膨胀后直径可达78MM-79MM),特殊膨胀高度,另行要求,3寸板式气胀轴,通常使用卷管内径为76MM。

3、适用:板式气胀轴膨胀起的是整条板片,支点匀散,受力均力,可适用收卷精密度较高的机械或收卷较轻的物品,例如:电子材料类/电池材料/发泡棉/毛绒/纸品/无纺布/等等,适用于涂布机,分切,印刷,复卷,复合,造纸,制袋,塑料等相关机械的收放卷轴,特别使用于对纸管有较高圆度要求或采用表面收放卷的场合,能有效提高难工效及产品品质,3寸法兰固定板式气胀轴一端法兰固定,一端充气,表面为茶色,适用于商标印刷机,模切机械等,同轴度和跳动度在0.10MM之内,根据客户需求确定长短和颜色。

二、键条式气胀套夹

1、充气作业时间短:

气胀轴和纸管的分离与放置只需要3秒就可以完成充气和放气,也不用分解轴端侧的何零件就可以紧密的和纸管咬合。

2、纸管放置简单:

以充气和放气的动作,可以移动、固定纸管在轴面上的任何一个位置。

3、承载重量大:

可以根据客户的实际需求,来确定轴径的大小,并且使用高硬力钢材,使之承载重量加大。

4、经济效率高:

轴的设计是特殊功能,对厚、薄、宽、窄的各种纸管都能全部应用。

5、保养简单、使用时间长。
