气胀轴气胀套夹结构及用途的介绍

文章出处:常见问题 责任编辑:东莞市佳源机械科技有限公司 发表时间:2020-09-22


一、气胀套夹的结构奥妙:

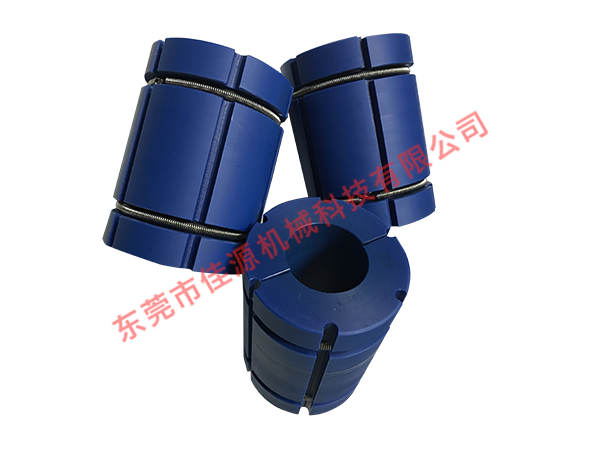

1、气胀套夹:气涨套也叫气胀套,或者气胀轴胀套。气胀套夹:用来配合3英寸气胀轴(直径为74或75的气胀轴)、3寸气胀轴套夹,可卷取纸管直径较大的原材料,能代替6寸气胀轴使用,可收卷放卷较大直径物品,造用性更高。

结构特点:气涨套主要有前套、后套、筒体、内管、气囊、凸键盘等零件组成。涨套材料采用优质铝材,表面氧化,配置优质气囊及快速充气嘴。密封效果好,使用寿命长,维修方便。

2、气胀套夹优点:质量轻,装卸方便。

3、气胀套夹产品规格:分为键式气胀套和板式气胀套。常用规格有:3寸转6寸、3寸转8寸、3寸转10寸、3寸转12寸。充气后直径涨8mm。长度有200毫米、250毫米、300毫米、400毫米、500毫米等。 (可根据客户需求订长短,长短不限)。


气胀套夹技术参数:气涨套主体外径Φ150mm,动作外径Φ155mm,适用纸管Φ149-153mm、201-205mm、252-256mm、302-305mm主体长度200mm、250mm、300mm、400mm、500mm等。

4、气胀套夹产品应用:可套在气胀轴的任意位置上加以固定,方便收卷放卷。涨套适用于涂布、印刷、复卷、造纸、塑料等相关机械的收放等。

二、气胀套夹结构及用途的介绍:

1、气胀套夹适用方头气胀轴的二端,方便气胀轴的拆装。规格根据客户来订,凡有收卷,放卷之用的机械,都可使用气胀轴。气胀轴最长可达六米以上,最短可达几百毫米,根据客户需要来定长短。

2、气胀轴气胀套夹或“气胀套”主要有前套、后套、筒体、内管、气囊、凸键盘等零件组成。气胀套夹适用于涂布、印刷、复卷、造纸、塑料等相关机械的收放等。特别在三、六寸气涨轴频繁使用负载较轻的场合,更显示出其优越性。

3、气胀轴气胀套夹材料采用优质铝材,表面氧化。配置优质气囊及快速充气嘴。密封效果好,使用寿命长,维修方便。气胀套夹主体外径Φ150mm,动作外径Φ155mm,适用纸管Φ152.4±0.2mm 主体长度250MM。装上两个气胀套夹可以替代六寸气涨轴使用,且质量轻,装换方便。
