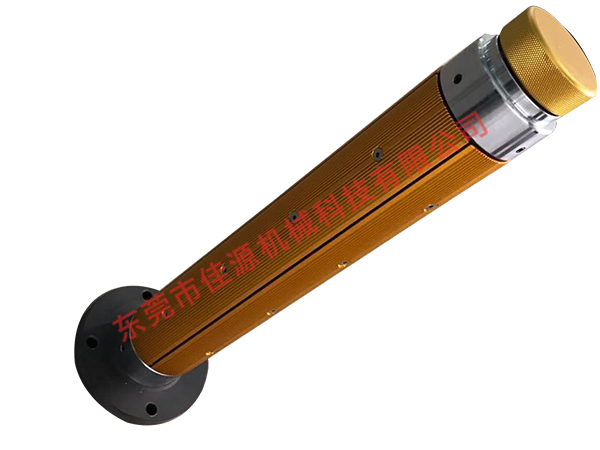

气胀轴内部设有充气腔，通过外接气源（如空气压缩机）充气后，轴体表面的膨胀部件（如键条、瓦片、板条等）向外扩张，紧密贴合卷筒内孔，实现卷料的固定和传动；放气后膨胀部件收缩，即可快速拆卸卷筒，整个过程仅需数秒，显著提升生产效率。
一、内部结构组成
气胀轴的核心结构由 轴体、膨胀组件、气路系统、密封部件 四部分构成，不同类型（如键式、瓦片式）的差异主要体现在膨胀组件的形式上。以下是各部分的具体结构与功能：
1. 轴体（主体支撑结构）
材质：
常规场景：采用 45# 钢（成本低、强度适中）。
高精度 / 耐腐蚀场景：采用 铝合金（轻量化）或 不锈钢（耐酸碱、防尘）。
结构：
空心管状设计，内部为 充气腔，两端设有 轴头（用于安装在设备机架上）。
轴体表面加工有 凹槽或滑槽，用于容纳膨胀组件（如键条、瓦片）。
2. 膨胀组件（核心执行部件）
膨胀组件是气胀轴实现 “胀紧 - 收缩” 的关键，常见类型包括：
键式膨胀组件：
由 多条可滑动键条 组成，键条截面为梯形或矩形，底部与充气腔连通。
充气后，键条沿轴体表面凹槽向外弹出，卡住卷筒内孔的键槽（如纸卷、塑料卷的预制槽）。
瓦片式膨胀组件：
由 多块弧形瓦片（通常 3-8 块）拼接而成，瓦片内侧通过连杆或弹簧与轴体连接。
充气后，瓦片向外扩张形成完整圆周面，均匀贴合卷筒内孔（接触面积大，适合宽幅卷料）。
板条式膨胀组件：
轴体表面分布 多条弹性板条（如弹簧钢材质），板条一端固定，另一端可随气压浮动。
充气后，板条末端向外凸起，形成均匀的支撑点，适合薄壁或易损材料（如电子胶带）。
3. 气路系统（气压传输通道）
组成：
进气口：位于轴头一端，连接外部气源（如空气压缩机），接口类型有快插式、螺纹式等。
气腔通道：轴体内部的中空通道，用于传输压缩空气至膨胀组件底部。
气孔 / 气槽：在轴体与膨胀组件连接处开设，使气压直接作用于膨胀组件背面。
工作逻辑：
充气时：气压推动膨胀组件向外运动，直至与卷筒内孔紧密接触。
放气时：气压消失，膨胀组件在自身重力或复位弹簧作用下缩回轴体凹槽内。
4. 密封部件（气密性保障）
密封圈：安装在轴体与膨胀组件的滑动间隙处（如键条与凹槽的配合面），防止充气时漏气。
密封端盖：固定在轴体两端，密封气腔通道，避免灰尘、油污进入内部。
二、工作原理详解
气胀轴的工作过程可分为 充气胀紧、固定传动、放气拆卸 三个阶段，其核心原理是利用 气压驱动机械结构变形：
1. 充气胀紧阶段
外部气源通过进气口向轴体内的充气腔注入压缩空气（气压通常为 0.4-0.8MPa）。
气压作用于膨胀组件背面，推动键条、瓦片或板条沿轴体表面的导向槽向外膨胀。
膨胀组件与卷筒内孔紧密接触，产生 径向摩擦力 和 周向驱动力，将卷料固定在轴体上。
2. 固定传动阶段
轴体通过两端轴头安装在设备的传动机构（如齿轮、联轴器）上，由电机驱动旋转。
膨胀组件与卷筒内孔的摩擦力带动卷料同步转动，实现送料、收卷或分切等工艺。
关键参数：
胀紧力：由气压大小决定，气压越高，膨胀组件对卷筒的压力越大（例：0.6MPa 气压下，键式气胀轴可产生 5000-10000N 的径向力）。
同轴度：膨胀组件均匀膨胀后，轴体与卷筒的同轴度误差需控制在 0.1mm 以内，避免卷料偏心导致的张力波动。
3. 放气拆卸阶段
切断气源并打开排气阀，充气腔内气压迅速下降至常压。
膨胀组件在重力或复位弹簧作用下缩回轴体凹槽，与卷筒内孔分离。
人工或机械装置即可快速卸下卷筒，完成换料过程（全程耗时通常＜10 秒）。
